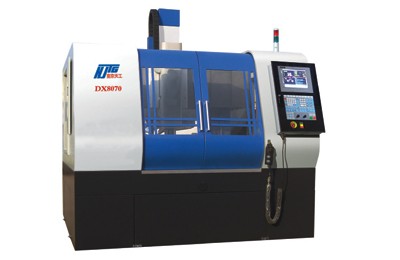

数控雕铣机系列(产地:南京)

【发布时间】:2012-9-2    【人气】:1670

   数控雕铣机系列(产地:南京)

   产品特点

1、能满足五金、橡胶、等行业的模具加工需求,能达到很高的表面光洁度和生产效率。

2、X轴为三组线轨,增加切削刚性,提高机床使用寿命。

3、Y轴采用大规格线轨、大口径丝杆,承载大,加工精度高。

4、Z轴用夹持式侧轨设计,增加预紧、随时调节,提高机床整体刚性。Z轴的大行程,可以进行较高材料的加工。

5、控制系统采用中文界面,易学上手快,加工效率高。

6、机壳为一体化设计,占地面积小。侧面人性化工具箱,使用方便。

7、选用数控旋转台,支持圆周雕刻或多轴联动加工。

8、选用真空吸附工作台装夹快速简便,可进行薄壁及免压产品的加工。

9、选用工作台封闭罩,配上强力吸尘器,可进行石墨等粉尘材料的加工。

10、选用永磁电主轴,可选择低速大切消或高速精加工。

技术参数

参数   型号 DX7060 DX8070 DX1080 DX1012
工作台尺寸 700*600mm 800*700mm 1000*800mm 1000*1200mm
工作台承重 800kg 1000kg 1300kg 1300kg
T型槽宽度 17/M4mm 17/M14mm 19/M16mm 19/M16mm
X轴行程 700mm 700mm 1000mm 1000mm
Y轴行程 600mm 800mm 800mm 1200mm
Z轴行程 350mm 350mm 500mm 500mm
主轴端面至工作台距离 500mm 500mm 650mm 650mm
主轴功率 5.5kw 8kw 8kw 8kw
主轴锥孔 ER32(φ3.17-φ16) ER32(φ3.17-φ20) ER32(φ3.17-φ20) ER32(φ3.17-φ20)
最高主轴转速 24000rpm 15000rpm 15000rpm 15000rpm
最高切削进给速度 6000mm/min 6000mm/min 6000mm/min 6000mm/min
空程速度 12000mm/min 12000mm/min 12000mm/min 12000mm/min
数控系统 维宏NK300 维宏NK300 维宏NK300 维宏NK300
供电电压 220V/380V 380V 380V 380V
主机外形尺寸 2000*1900*2400mm 2000*2100*2400mm 2300*2100*2600mm 2300*2300*2600mm
主机重量 3000kg 4000kg 5000kg 5000kg
定位精度 ±0.01/300mm ±0.01/300mm ±0.01/300mm ±0.01/300mm
重复定位精度 ±0.005/300mm ±0.005/300mm ±0.005/300mm ±0.005/300mm



工作台封闭罩 石墨等粉尘材料的加工 石墨等粉尘材料的加工 石墨等粉尘材料的加工 石墨等粉尘材料的加工
永磁主轴 低速大切削或高速精加工 低速大切削或高速精加工 低速大切削或高速精加工 低速大切削或高速精加工
数控旋转台 圆周雕刻或多轴联动加工 圆周雕刻或多轴联动加工 圆周雕刻或多轴联动加工 圆周雕刻或多轴联动加工
真空吸附工作台 薄壁及免压产品加工 薄壁及免压产品加工 薄壁及免压产品加工 薄壁及免压产品加工
控制系统 台湾新代/西班牙发格 台湾新代/西班牙发格 台湾新代/西班牙发格 台湾新代/西班牙发格
刀库 直排刀库/伞形刀库 直排刀库/伞形刀库 直排刀库/伞形刀库 直排刀库/伞形刀库
